ให้ความสนใจกับเครื่องมือพิเศษ “ตัวถอดตลับลูกปืน” ที่ใช้ในการเปลี่ยนตลับลูกปืน

  • 20/01/2022
  •  1,256 views

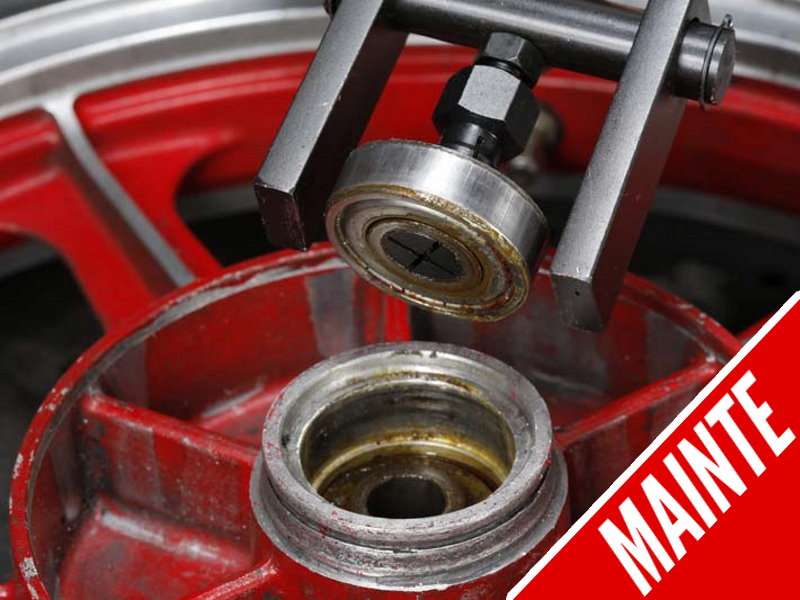

ให้ความสนใจกับเครื่องมือพิเศษ “ตัวถอดตลับลูกปืน” ที่ใช้ในการเปลี่ยนตลับลูกปืน - Tka01

ตลับลูกปืนสำหรับชิ้นส่วนที่มีความแม่นยำมีหลักการสำคัญทั้งเมื่อประกอบและเมื่อถอดออก นอกจากนี้ เมื่อดึงตลับลูกปืนออกเพื่อเปลี่ยน งานจะต้องทำเพื่อไม่ให้ชิ้นส่วนที่จะรวมเข้ากับตลับลูกปืนเสียหาย = รูกดพอดีตลับลูกปืนกลึงความเที่ยงตรงสูง เรามายืนยันอีกครั้งถึงวิธีการใช้ “ตัวถอดตลับลูกปืน” ที่ช่วยให้คุณทำงานโดยไม่ทำลายส่วนต่าง ๆ ของอีกฝ่าย และ “ตัวขับตลับลูกปืน” ที่สะดวกเมื่อคุณกดใส่ตลับลูกปืน



เครื่องมือสำหรับตลับลูกปืน

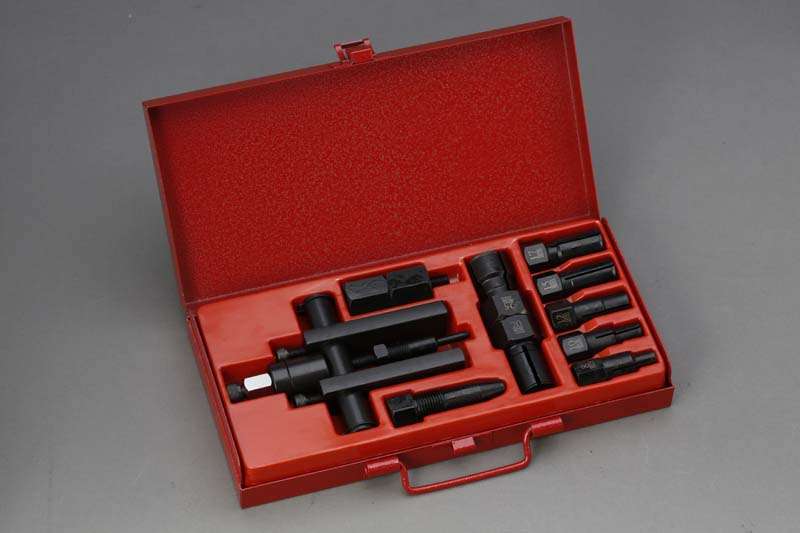

Tka02 ให้ความสนใจกับเครื่องมือพิเศษ “ตัวถอดตลับลูกปืน” ที่ใช้ในการเปลี่ยนตลับลูกปืน - Tka02

กว่า 30 ปีที่แล้ว พูดตามตรง มันเป็นผลิตภัณฑ์สำหรับผู้ใช้มืออาชีพ และมีผลิตภัณฑ์มากมายในช่วงราคาที่ไม่สามารถจัดการได้ง่าย อย่างไรก็ตาม ด้วยการแพร่กระจายของเครื่องมือช่าง ฐานของเครื่องมือพิเศษได้ขยายตัว และผลิตภัณฑ์ราคาถูกก็ปรากฏขึ้นทีละรายการ ราวกับว่าเป็นสัดส่วนกับสถานการณ์ดังกล่าว กลไกวันอาทิตย์จำนวนมากเพิ่มขึ้น โดยทั่วไป ผลิตภัณฑ์ได้รับการพัฒนาตามเส้นผ่านศูนย์กลางด้านในของวงแหวนด้านในของ “ตลับลูกปืนขนาดมาตรฐาน” ตัวอย่างเช่น เส้นผ่านศูนย์กลางด้านในของลูกปืนล้อ = เส้นผ่านศูนย์กลางของเพลาเพลามักจะอยู่ที่ Φ12 / 15/17/20 / 25 มม. แต่ชุดนี้ครอบคลุมขนาดเหล่านั้น



ตั้งชิ้นส่วนขนาดเดียวกับเส้นผ่านศูนย์กลางด้านในของลูกปืน

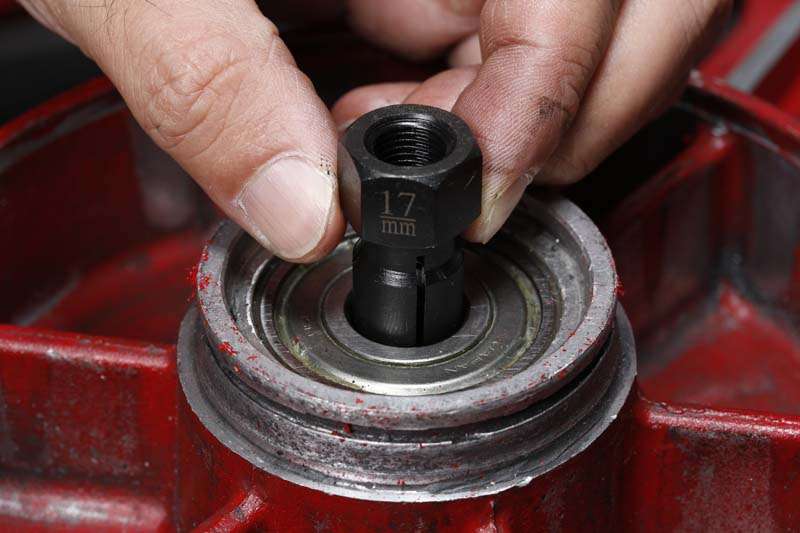

Tka03 ให้ความสนใจกับเครื่องมือพิเศษ “ตัวถอดตลับลูกปืน” ที่ใช้ในการเปลี่ยนตลับลูกปืน - Tka03

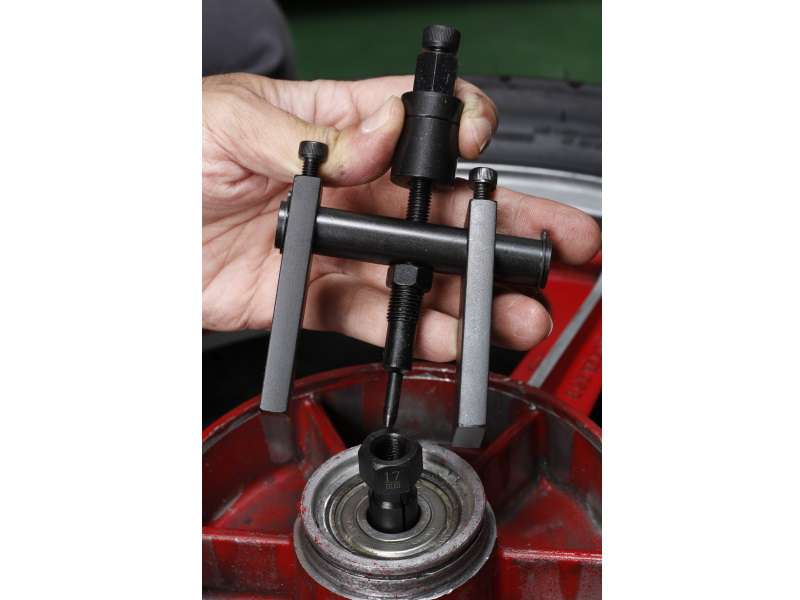

Tka04 ให้ความสนใจกับเครื่องมือพิเศษ “ตัวถอดตลับลูกปืน” ที่ใช้ในการเปลี่ยนตลับลูกปืน - Tka04

ล้อหลังของคาวาซากิในทศวรรษ 1980 ที่ฉันทำงานที่นี่มีเส้นผ่านศูนย์กลางเพลาเพลา Φ17มม. กล่าวอีกนัยหนึ่ง เส้นผ่านศูนย์กลางภายในของตลับลูกปืนคือ Φ17 มม. ดังนั้นฉันจึงหยิบชิ้นส่วนถอดตลับลูกปืน Φ17 และใส่เข้าไปในตลับลูกปืน เนื่องจากมีล้วงกระเป๋า คุณสามารถดูได้ว่าทิปเข้าไปอย่างราบรื่นผ่านปลายนิ้วของคุณได้อย่างไร เนื่องจากส่วนปลายจะหนาขึ้นเล็กน้อย (เพราะขอเกี่ยวที่วงแหวนด้านใน) หากส่วนปลายยื่นออกมาผ่านตลับลูกปืนขณะใส่เข้าไป คุณควรรู้สึกว่าส่วนปลายนั้นเบากว่า หลังจากใส่ชิ้นส่วนแล้ว ให้ขันโบลต์ตัวดึงที่เปิดรอยแตกให้แน่นเล็กน้อย และเมื่อคุณยกชิ้นส่วน Φ17 มม. ให้ดำเนินการตั้งค่าการเช็ดที่ส่วนที่ยื่นออกมาที่ส่วนปลายจับที่วงแหวนด้านในของตลับลูกปืนกัน



เปิดล้วงกระเป๋าแล้วจับวงแหวนด้านในให้แน่น

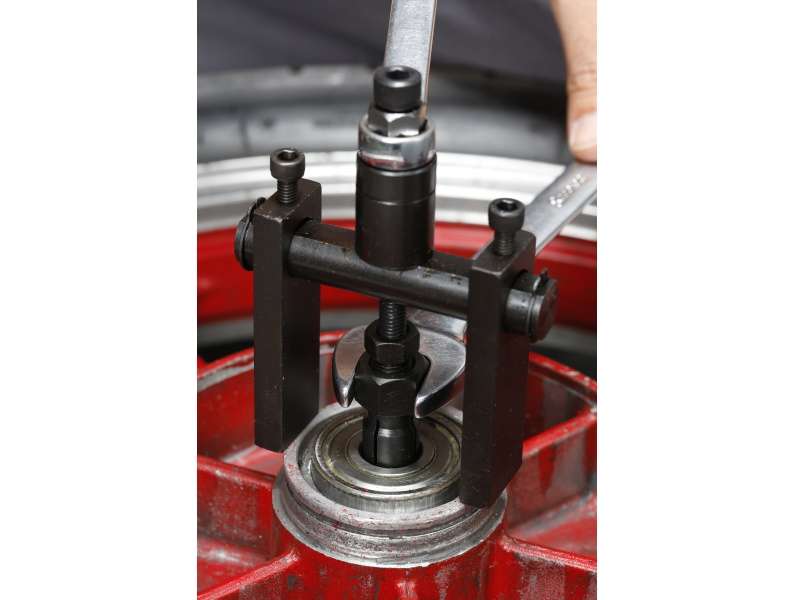

Tka05 ให้ความสนใจกับเครื่องมือพิเศษ “ตัวถอดตลับลูกปืน” ที่ใช้ในการเปลี่ยนตลับลูกปืน - Tka05

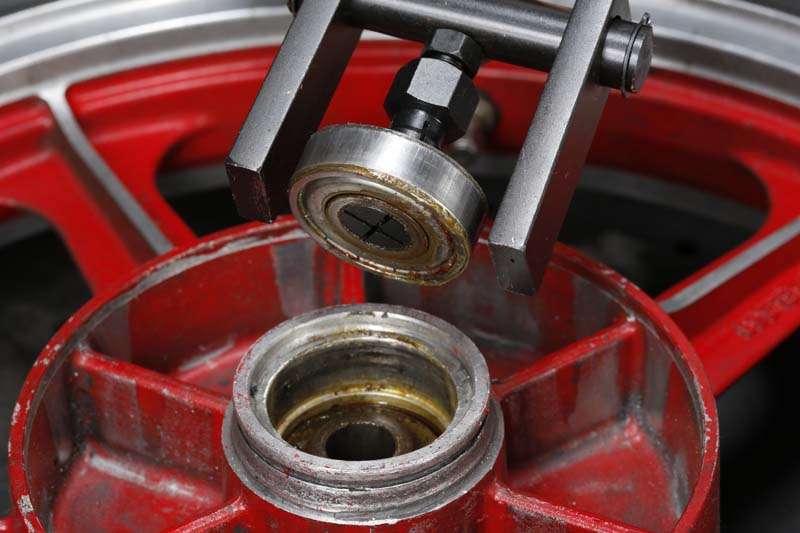

Tka06 ให้ความสนใจกับเครื่องมือพิเศษ “ตัวถอดตลับลูกปืน” ที่ใช้ในการเปลี่ยนตลับลูกปืน - Tka06

เครื่องมือพิเศษที่เลื่อนตุ้มน้ำหนักแล้วดึงออกมาให้แน่น

Tka06ab ให้ความสนใจกับเครื่องมือพิเศษ “ตัวถอดตลับลูกปืน” ที่ใช้ในการเปลี่ยนตลับลูกปืน - Tka06ab

หลังจากขันสลักเกลียวตัวหลักกับชิ้นส่วน Φ17 มม. ให้แน่นแล้ว ให้จับหกเหลี่ยมที่ด้านชิ้นส่วนด้วยประแจปลายเปิด และขันส่วนหกเหลี่ยมของสลักเกลียวตัวหลักให้แน่นด้วยประแจ เมื่อขันให้แน่น เคล็ดลับคือตั้งส่วนปลายของชิ้นงานให้ไปติดกับขอบวงแหวนด้านในของตลับลูกปืน หากขันให้แน่นที่ส่วนตรงของการลับ ชิ้นงานจะลื่นเมื่อดึงขึ้น และความสามารถในการใช้การจะลดลง วางโครงรูปตัว U บนตัวถอดขณะตรวจดูว่าปลายติดหรือไม่ ขณะกดขารูปตัวยูกับส่วนปลายของที่ยึดลูกปืน ให้ขันน็อตที่ด้านบนของตัวถอดแล้วค่อยๆ ดึงตลับลูกปืนออก แบบนี้ก็มีที่ว่างให้ดึงลูกปืนของดุมล้อออกมาได้และใช้งานได้ดี แต่ถ้าไม่มีเนื้อที่เพียงพอสำหรับวางชิ้นส่วนรูปตัวยู ให้ดึงชุดที่วางไว้บนวงแหวนด้านในออกด้วยค้อนเลื่อน ดี. แม้ว่าตลับลูกปืนจะรู้สึกดี แต่ก็เป็นไปไม่ได้ที่จะนำตลับลูกปืนกลับมาใช้ใหม่เมื่อดึงออกมาแล้ว ดังนั้นโปรดเตรียมตลับลูกปืนใหม่ก่อนการบำรุงรักษา



ตัวขับลูกปืนที่สามารถใช้งานได้หลากหลายสถานการณ์

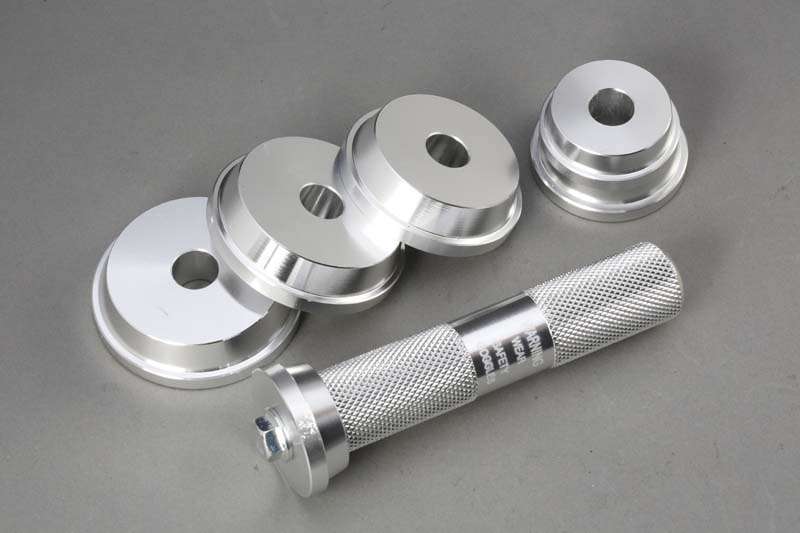

Tka07 ให้ความสนใจกับเครื่องมือพิเศษ “ตัวถอดตลับลูกปืน” ที่ใช้ในการเปลี่ยนตลับลูกปืน - Tka07

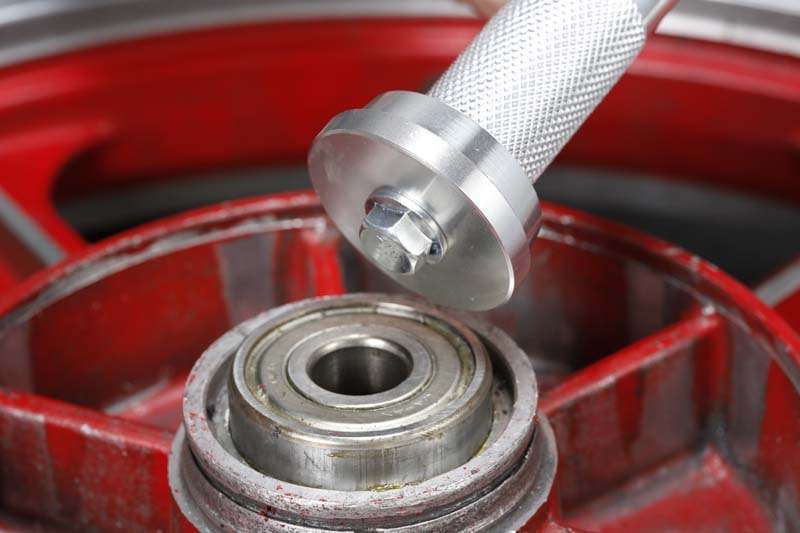

Tka08 ให้ความสนใจกับเครื่องมือพิเศษ “ตัวถอดตลับลูกปืน” ที่ใช้ในการเปลี่ยนตลับลูกปืน - Tka08

ตัวขับตลับลูกปืนใช้ชิ้นส่วนรูปดิสก์ที่ดันวงแหวนรอบนอกของตลับลูกปืนโดยสอดเข้าไปในก้านกริป ชิ้นส่วนแผ่นดิสก์ไม่ได้มีขนาดหลวม แต่มีขนาดเล็กกว่าเส้นผ่านศูนย์กลางภายนอกของตลับลูกปืนมาตรฐานเล็กน้อย เมื่อทำงาน ให้ทาน้ำมันหล่อลื่นหรือจาระบีบางๆ ที่เส้นรอบวงด้านนอกของตลับลูกปืน กระแทกที่เส้นรอบวงด้านนอกอย่างสม่ำเสมอจนกว่าตลับลูกปืนจะตกลงในแนวนอน และเมื่อคุณแน่ใจว่าได้ระดับแล้ว ให้ตีตรงๆ หากคุณสามารถตั้งตลับลูกปืนให้อยู่ในแนวนอนได้ คุณก็จะสามารถกดเข้าที่ได้อย่างราบรื่น

Tka09 ให้ความสนใจกับเครื่องมือพิเศษ “ตัวถอดตลับลูกปืน” ที่ใช้ในการเปลี่ยนตลับลูกปืน - Tka09

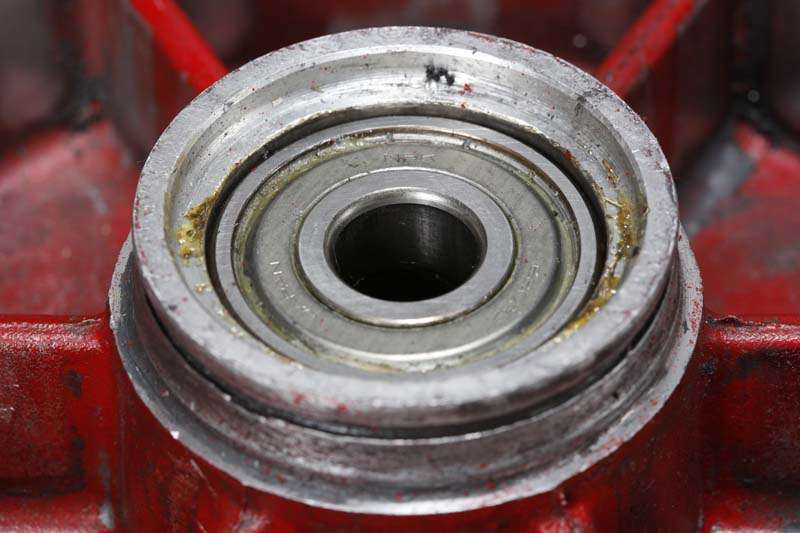

Tka10 ให้ความสนใจกับเครื่องมือพิเศษ “ตัวถอดตลับลูกปืน” ที่ใช้ในการเปลี่ยนตลับลูกปืน - Tka10

เมื่อกระแทก ด้ามจับของคนขับมักจะตกลงมา และเมื่อตกลงมา จะกระทบอย่างแรงเป็นบางส่วน และแบริ่งมักจะเอียงในแนวทแยง อย่าฟุ้งซ่านจนจบ และระวังอย่าให้ด้ามตกลงมา เนื่องจากชิ้นส่วนจานเบรกมีขนาดเล็กกว่าเส้นผ่านศูนย์กลางภายนอกของตลับลูกปืนมาตรฐานเล็กน้อย จึงสามารถดึงออกมาได้อย่างราบรื่น แม้ว่าจะเคาะอย่างแน่นหนาก็ตาม ในที่นี้ คุณได้เห็นตัวอย่างการกระแทกกับเส้นผ่านศูนย์กลางภายนอกของตลับลูกปืนแล้ว แต่หากคุณต้องการกดวงแหวนด้านในของตลับลูกปืนเข้ากับเพลา คุณสามารถใช้ท่อโลหะที่มีความหนาต่างๆ ได้ อย่างไรก็ตาม ในกรณีดังกล่าว เป็นการดีกว่าที่จะไม่ใช้ท่อที่หนากว่าเส้นผ่านศูนย์กลางภายนอกของวงแหวนด้านในของตลับลูกปืน เนื่องจากซีลเรซินหรือด้านซีลโลหะของตลับลูกปืนซีลอาจถูกกระแทกและเปลี่ยนรูป



จุดที่ 1 ระวังอย่ากระแทกลูกปืนเมื่อดึงออก เนื่องจากจะทำให้ด้านที่ยึดลูกปืนเสียหาย
จุดที่ 2 เมื่อใช้ตัวยึดลูกปืน หากคุณไม่สามารถตั้งค่าความตึง (โครงรูปตัวยู) ให้ลองใช้ค้อนเลื่อนเข้าด้วยกัน
จุดที่ 3 เมื่อกระทบวงแหวนรอบนอกด้วยตัวขับลูกปืนโดยเฉลี่ย ให้ดำเนินการตรวจสอบการตกของด้ามจับของคนขับ



จารบีหมด = ลูกปืนที่แห้งหรือเสียหายเนื่องจากไม่มีการบำรุงรักษา (ความรู้สึกขรุขระถูกส่งไปยังปลายนิ้ว) อาจลบออกได้โดยการแตะ เนื่องจากสามารถตีได้เร็ว จึงมีเครื่องมือพิเศษที่ใช้งานง่ายซึ่งพัฒนาและจำหน่ายเพื่อจุดประสงค์ดังกล่าว ในบางกรณี ในความเป็นจริง ทางกายภาพ ไม่มีวิธีใดที่จะดีไปกว่าการเคาะออก (มันถูกปกคลุมด้วยชิ้นส่วนต่อพ่วงและตัวถอดตลับลูกปืนไม่พอดี)



อย่างไรก็ตาม สำหรับตลับลูกปืนที่มีด้านที่เปิดออกอย่างสมบูรณ์ เช่น ลูกปืนล้อและตลับลูกปืนภารกิจที่ติดตั้งแบบกดเข้าไปในห้องข้อเหวี่ยง เครื่องมือพิเศษ “ตัวถอดตลับลูกปืน” สามารถใช้เพื่อทำให้นุ่มนวล เชื่อถือได้มากขึ้น และมีความสำคัญยิ่งขึ้นไปอีก นอกจากนี้ยังสามารถถอดออกได้โดยไม่ทำให้ส่วนต่างๆ เสียหาย ในงานเจาะ แม้ว่าคุณคิดว่าคุณระมัดระวัง แต่ในที่สุดตลับลูกปืนก็จะเอียง และเมื่อคุณสังเกตเห็น ตลับลูกปืนมักจะเอียง ควรมีเจ้าของบางคนที่มีประสบการณ์ “ครีบปรากฏขึ้นบนตัวยึดแบริ่ง … ” โดยไม่สังเกตเห็นความเอียง



ในกรณีของตลับลูกปืนข้อเหวี่ยง ตลับลูกปืนอาจหลุดออกอย่างรวดเร็วโดย “เพียงแค่หมุนข้อเหวี่ยงกลับหัว” โดยไม่ต้องใช้เครื่องมือพิเศษโดยการให้ความร้อนที่ข้อเหวี่ยงกับเครื่องทำความร้อน ในทางกลับกัน การอุ่นห้องข้อเหวี่ยงโดยไม่ต้องใช้ตัวขับลูกปืนเมื่อใส่ตลับลูกปืน อาจเป็นไปได้ที่จะใส่ตลับลูกปืนเย็นเพื่อให้สามารถดูดเข้าไปได้อย่างราบรื่น อย่างไรก็ตาม หากคุณใส่แบริ่งในการทำงานที่แตกต่างของอุณหภูมินี้ เมื่อห้องข้อเหวี่ยงหรือชิ้นส่วนเย็นลง ให้ใช้ตัวขับแบริ่งอีกครั้งด้วยการกดที่ไม่ดีและกดที่วงแหวนรอบนอกของตลับลูกปืนเพื่อตรวจสอบสถานะการตั้งค่า



ตามที่ฉันเคยประสบมาในอดีต ตลับลูกปืนที่ตั้งค่าโดยใช้ความแตกต่างของอุณหภูมิมีผลต่อการขันวงแหวนรอบนอกให้แน่นเมื่อชิ้นส่วนเย็นลง ซึ่งทำให้สถานการณ์การตั้งค่าหลวม = ตลับลูกปืนมีแนวโน้มที่จะลอย แม้ว่าวงแหวนรอบนอกจะลอยเล็กน้อยมาก เมื่อประกอบเครื่องยนต์ ก็อาจทำให้เพลาส่งกำลังหมุนได้ไม่ดีและความรัดกุม ดังนั้นโปรดตรวจสอบสถานะการตั้งค่าตลับลูกปืนก่อนประกอบ



โดยการใช้ตัวขับตลับลูกปืนให้เกิดประโยชน์ คุณสามารถตีวงแหวนรอบนอกของตลับลูกปืนได้โดยเฉลี่ย ด้ามจับของคนขับเอียงตามทิศทางแกนหรือไม่? เคล็ดลับคือดำเนินการตรวจสอบด้านหน้า ด้านหลัง ด้านซ้าย และด้านขวา นอกจากนี้ เมื่อใช้เครื่องกดไฮดรอลิก จะสะดวกมากที่จะมีตัวขับตลับลูกปืนนี้ ดังนั้นอย่าลืมใส่ไว้ในกล่องเครื่องมือพิเศษ



เมื่อเปลี่ยนตลับลูกปืนดุมล้อเป็นยาง เครื่องมือพิเศษเหล่านี้จะปรับปรุงความสามารถในการใช้งานอย่างท่วมท้น เครื่องมือพิเศษเหล่านี้จะเพิ่มความถี่ขึ้นอย่างแน่นอนตามสัดส่วนที่เพิ่มขึ้นของระดับ Sanmeka ดังนั้นโปรดเป็นเจ้าของพวกเขาด้วยวิธีการทั้งหมด
